برای آبکشی برد مدار چاپی

آبکشی برد مدار چاپی روشی برای تمیز کردن برد مدار چاپی تولید شده است. در طول فرآیند تولید، مقداری مواد شیمیایی و گرد و غبار روی بستر باقی می‌ماند که ممکن است باعث خرابی مدار یا بر عملکرد قطعات الکترونیکی شود.



بنابراین شستشو با آب می تواند با استفاده از مواد تمیزکننده خاص و جریان آب با فشار بالا، این باقیمانده ها را از بین ببرد و از تمیز بودن سطح برد مدار چاپی اطمینان حاصل کند و در نتیجه کیفیت و قابلیت اطمینان آن را بهبود بخشد.



برد مدار چاپی یکی از اجزای مهم در محصولات الکترونیکی است که وظیفه اتصال مدار و انتقال سیگنال را بر عهده دارد. برای اطمینان از کیفیت و پایداری طولانی مدت برد مدار چاپی، اغلب لازم است برد مدار چاپی در فرآیند تولید شسته شود.



شستشو با آب برای فرستادن برد مدار چاپی چاپ شده، روکش طلایی یا مقاومت لحیم شده به ماشین لباسشویی برای شستشو است. هدف آن تمیز کردن مواد شیمیایی باقیمانده و گرد و غبار روی سطح است تا اطمینان حاصل شود که برد مدار چاپی کاملاً عاری از آلودگی روغن، بدون باقی مانده، خشک و بدون آب برای تصفیه بیشتر است.



در فرآیند آبکشی، ابتدا برد مدار چاپی از قبل تمیز می شود، یعنی برد داخل مخزن تمیز کردن قرار می گیرد و سرباره مس، گرد و غبار توسط جریان هوای اجباری شسته می شود. بعد شستشوی اصلی می آید. این مرحله به این صورت است که تخته را در مخزن تمیز کردن، توسط پمپ مخصوص جاروب کردن آب برای شستن کثیفی سطح، مایع چاپ امولسیونی، چسب باقیمانده و غیره. سپس آبکشی می شود که عمدتاً برای عبور دادن تخته است. مخزن شستشو در زمان معینی برای حذف اجزای باقیمانده آب شستشو و کاهش تداخل ناخالصی ها در فرآیند بعدی.



شایان ذکر است شستشو با آب مستلزم استفاده از آب دیونیزه باکیفیت است، زیرا آب دیونیزه فاقد یون، باکتری و ناخالصی است، شرط لازم برای تولید بردهای مدار چاپی الکترونیکی است.

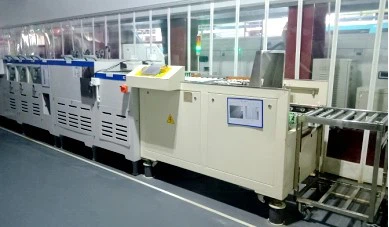

تصویر:خط تولید آبکشی



تأثیر آبکشی بر کیفیت شامل جنبه های زیر است:



1. حذف باقیمانده ها: فرآیند تولید PCB انواع باقیمانده ها مانند بقایای جوشکاری، روغن، گرد و غبار و غیره را تولید می کند. اگر این باقیمانده ها به طور کامل تمیز نشوند، می توانند بر عملکرد و قابلیت اطمینان برد تأثیر منفی بگذارند. شستشوی تخته می تواند این باقیمانده ها را از بین ببرد و در نتیجه کیفیت تخته را تضمین کند.



2. اجتناب از اتصال کوتاه: نقاط اتصال مدار کوچک زیادی روی برد مدار چاپی وجود دارد و اگر آلاینده هایی در این نقاط اتصال وجود داشته باشد، ممکن است منجر به مشکلات اتصال کوتاه شود. این آلودگی ها را می توان با شستشو از بین برد تا از بروز اتصال کوتاه جلوگیری شود.



3. اطمینان از پرداخت سطحی برد مدار چاپی: پرداخت سطحی PCB تأثیر بسزایی در ظاهر و عملکرد نهایی آن دارد. اگر لکه ها و عیوبی روی سطح برد مدار چاپی وجود داشته باشد، ممکن است بر کیفیت محصول نهایی و رقابت پذیری آن در بازار تأثیر بگذارد. شستشو با آب می تواند صافی سطح برد مدار چاپی را تضمین کند.

4. اطمینان از عملکرد الکتریکی PCB: اگر آلاینده ها و پسماندهایی روی سطح برد وجود داشته باشد، ممکن است بر عملکرد الکتریکی آن تأثیر منفی بگذارد. با شستشو با آب، می توان این آلاینده ها و باقی مانده ها را حذف کرد و عملکرد الکتریکی PCB را تضمین کرد.



شستشو با آب یک فرآیند مهم در تولید برد مدار چاپی است. در مقایسه با سایر فرآیندها، فرآیند آبکشی نسبتاً ساده است، اما این فرآیند نقش مهمی در کیفیت PCB دارد و تضمین مهمی برای کیفیت بالای برد مدار چاپی است.
