مدار چاپی با فرکانس بالا کنترل صنعتی سه لایه

PCB با فرکانس بالا کنترل صنعتی یک نوع معمولی از برد مدار چاپی است که به طور گسترده در زمینه صنعتی استفاده می شود. به طور عمده اجزای مختلف را از طریق قطعات الکترونیکی و سیم برای رسیدن به انتقال سیگنال و کنترل قدرت به هم متصل می کند. PCB با فرکانس بالا کنترل صنعتی سه لایه یک برد مدار چاپی ساختاری سه لایه است که می تواند سرعت انتقال سیگنال بالاتر و توانایی سرکوب نویز بالاتری را ارائه دهد.

اولین لایه یک برد مدار چاپی با فرکانس بالا کنترل صنعتی سه لایه معمولاً به عنوان لایه بالایی شناخته می شود که معمولاً برای سیم کشی و انتقال سیگنال استفاده می شود. با نصب خطوط انتقال سیگنال، خازن ها و سلف ها در این لایه، انتقال سیگنال با سرعت بالا و سرکوب کم صدا تضمین می شود. علاوه بر این، این لایه می تواند پایداری مکانیکی و محافظت بیشتری را برای برد ایجاد کند.

لایه دوم لایه سطح زمین است که برای توزیع جریان و اتلاف حرارت استفاده می شود. این می تواند به طور موثر گرمای برد مدار چاپی را با هدایت خط انتقال جریان از لایه بالایی و تشکیل یک پد اتلاف حرارت در لایه صفحه زمین کاهش دهد. ضمناً با نصب سلف فیلتر بر روی این لایه می توان تداخل نویز فرکانس بالا را به نحو مؤثرتری کاهش داد.

لایه سوم لایه زیرین است که معمولاً برای اتصال با برد مدار چاپی دیگر استفاده می شود. علاوه بر اینکه به عنوان کانالی برای انتقال سیگنال عمل می کند، می توان از آن برای قرار دادن خطوط برق، دستگاه های ضد الکتریسیته ساکن و قطعات الکترونیکی نیز استفاده کرد.

هنگام تولید بردهای مدار چاپی با فرکانس بالا 3-کنترل صنعتی لایه، سازندگان می توانند از برخی نرم افزارهای طراحی پیشرفته و ابزارهای CAD برای اطمینان از صحت و دقت طراحی استفاده کنند. علاوه بر این، استفاده از مدل کنترل کیفیت و تقویت تست و بازرسی در طول فرآیند تولید می تواند تولید محصولات باکیفیت و مطابق با مشخصات را تضمین کند.

برد مدار چاپی سه لایه از مواد RO4003C استفاده می کند که دارای ثابت دی الکتریک و ضریب تلفات بسیار پایینی است که می تواند به طور موثری از دست دادن سیگنال و تخریب را در حین انتقال کاهش دهد و در نتیجه کیفیت انتقال سیگنال را بهبود بخشد.

از نظر ظاهری ضخامت این تخته 193.193 ± 0 میلی‌متر و عملیات سطحی آن طلای غوطه‌وری است. رنگ آن عموما طلایی است که بسیار چشم نواز است. عملیات سطحی طلای غوطه‌وری می‌تواند به طور موثر مقاومت در برابر خوردگی، مقاومت در برابر اکسیداسیون و عملکرد اتصال بردهای مدار چاپی را بهبود بخشد، در حالی که عملکرد الکتریکی و طول عمر کنتاکت‌ها را نیز بهبود می‌بخشد.

PCB فرکانس بالا کنترل صنعتی سه لایه نقش مهمی در عملکرد الکتریکی، سرعت انتقال سیگنال و ضد تداخل دارد. بنابراین، استفاده از این برد می تواند به طور موثری عملکرد و قابلیت اطمینان تجهیزات صنعتی و سیستم های کامپیوتری را بهبود بخشد.

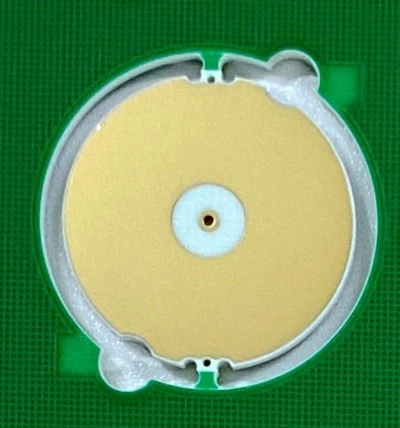

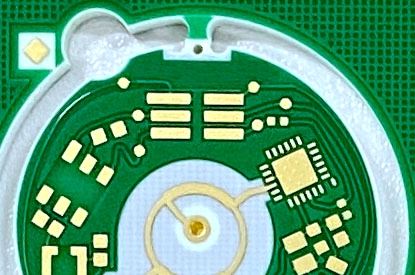

تصویر: PCB کنترل صنعتی سه لایه فرکانس بالا

مشخصات تابلوی نمونه

مورد: PCB کنترل صنعتی سه لایه فرکانس بالا

مشخصه: فرکانس بالا و سرعت بالا

جنس: RO4003C

لایه: 3

ضخامت تخته: 1.93±0.193mm

درمان سطح: طلای غوطه وری
