برد مدار چاپی RF

برد مدار چاپی RF نوعی برد مدار چاپی است که برای طراحی و ساخت دستگاه‌های ارتباطی بی‌سیم استفاده می‌شود که می‌تواند سیگنال‌های فرکانس بالا را برای دستیابی به نتایج مطلوب ارسال و پردازش کند. فرآیندها و مواد خاصی در بردهای مدار چاپی RF مانند مواد آلی با فرکانس بالا، طرح‌بندی مدارهای خاص و فرآیندهای ساخت با دقت بالا استفاده می‌شوند.

بردهای مدار چاپی RF به طور گسترده در دستگاه ها و سیستم های ارتباط بی سیم مختلف از جمله تلفن های همراه، ارتباطات ماهواره ای، رادارها، ناوبری ماهواره ای و غیره استفاده می شوند که کارایی و عملکرد این دستگاه ها به کیفیت و عملکرد برد مدار چاپی RF بستگی دارد.

مانند بسیاری از اجزای RF، مواد PCB از طریق بسیاری از پارامترهای کلیدی، از جمله ثابت دی الکتریک نسبی (Dk orεr)، ضریب اتلاف (Df)، ضریب انبساط حرارتی (CTE)، ثابت ضریب حرارتی دی الکتریک (TCDk) و هدایت حرارتی طبقه بندی و مقایسه می شوند. . هنگام طبقه بندی مواد مختلف PCB، بسیاری از طراحان مدار با Dk شروع می کنند. مقدار Dk یک ماده PCB به ظرفیت یا انرژی موجود بین یک جفت رسانای بسیار نزدیک ساخته شده روی ماده در مقایسه با یک جفت رسانا در خلاء اشاره دارد.

بزرگترین ویژگی بردهای مدار RF عملکرد فرکانس بالای آنها است. با توجه به مهارت‌ها و مواد ویژه مورد نیاز برای انتقال سیگنال‌های فرکانس بالا، مواد و فرآیند ساخت بردهای مدار چاپی RF باید با دقت بالا و الزامات بالا مطابقت داشته باشد.

مقدار Dk یک ماده PCB می تواند بر اندازه، طول موج و امپدانس مشخصه خط انتقال ساخته شده بر روی آن ماده تأثیر بگذارد. به عنوان مثال، برای یک امپدانس مشخصه و طول موج، اندازه خطوط انتقال تولید شده بر روی مواد PCB با مقادیر Dk بالا بسیار کوچکتر از خطوط انتقال تولید شده بر روی مواد PCB با مقادیر Dk پایین خواهد بود، اگرچه سایر پارامترهای مواد ممکن است متفاوت باشند. طراحان مدارهای با تلفات به عنوان یک پارامتر عملکرد کلیدی معمولاً تمایل دارند از مواد PCB با مقادیر Dk کمتر استفاده کنند، زیرا این مواد تلفات کمتری نسبت به مواد با مقادیر Dk بالاتر دارند.

در واقع، مواد PCB می توانند قدرت سیگنال را از طریق چهار روش از دست بدهند: اتلاف دی الکتریک، از دست دادن هادی، افت نشتی و اتلاف تشعشع، اگرچه انتخاب مواد PCB می تواند تلفات دی الکتریک و تلفات هادی را بهتر کنترل کند. به عنوان مثال، پارامتر Df روشی را برای مقایسه تلفات دی الکتریک مواد مختلف ارائه می دهد، که در آن مقادیر کمتر Df نشان دهنده مواد با تلفات دی الکتریک کمتر است.

برای یک امپدانس خط انتقال معین (مانند 50Ω)، خط انتقال در یک ماده Dk کم از نظر فیزیکی گسترده‌تر از خط انتقال در یک ماده Dk بالا خواهد بود، و تلفات هادی یک خط انتقال عریض‌تر نیز کوچک‌تر خواهد بود. در مقایسه با خطوط انتقال باریک تر مواد Dk بالاتر، این خطوط انتقال گسترده تر نیز می توانند به بازده تولید بالاتر تبدیل شوند (و در هزینه های تولید صرفه جویی کنند). با این حال، مبادله این است که آنها منطقه بزرگ تری را در PCB اشغال می کنند، که ممکن است برای طرح هایی که برای کوچک سازی بسیار مهم هستند، مشکل ساز باشد. ضخامت بستر PCB به خصوص لایه هادی مسی آن نیز بر امپدانس خط انتقال تاثیر می گذارد. مواد دی‌الکتریک نازک‌تر و هادی‌ها، پهنای هادی باریک‌تری تولید می‌کنند تا امپدانس مشخصه مورد نیاز را حفظ کنند.

رسانای مواد PCB معمولاً با وزن مس مشخص می شود، مانند 1 اونس. (ضخامت 35 میکرون) مس یا 2 اونس. (ضخامت 70 um) مس. کیفیت این هادی های مسی نیز بر تلفات هادی تاثیر می گذارد. هادی های مسی با سطوح ناهموار تلفات هادی بیشتری نسبت به هادی های مسی با خطوط سطح صاف نشان می دهند.

این برد مدار چاپی RF یک برد مدار است که در محصولات 5G استفاده می شود و سیهوی فوجی با موفقیت آزمایشی آن را تولید کرده است. اگر تقاضایی برای برد مدار چاپی دارید، لطفا با ما تماس بگیرید.

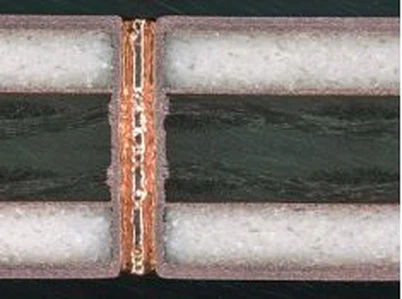

تصویر: برد مدار چاپی RF

مشخصات تابلوی نمونه

مورد: برد مدار چاپی RF

جنس: RT/DUROID

لایه: 2

ضخامت تخته:{{0}}.45±0.10mm

درمان سطح: نقره غوطه ور
