اچینگ برد مدار چاپی

اچینگ فرآیند پاشیدن یکنواخت محلول اچ بر روی سطح فویل مسی تحت شرایط دمایی معین از طریق یک نازل است که بدون محافظت از یک مهارکننده اچ با مس تحت یک واکنش کاهش اکسیداسیون با مس قرار می گیرد. مس غیر ضروری حذف می شود و بستر قبل از جدا شدن برای تشکیل مدار در معرض دید قرار می گیرد. اجزای اصلی محلول اچ: کلرید مس، پراکسید هیدروژن، اسید هیدروکلریک، آب نرم.



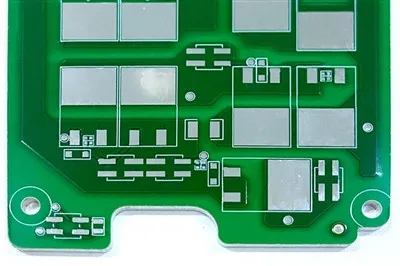

ویژگی های اچینگ برد مدار چاپی هزینه های ساخت نسبتا پایین، راندمان بالا و توانایی ساخت بردهای مدار چاپی پیچیده است.



اما نکاتی را نیز دارد که باید اول از همه به انتخاب و نسبت مایعات حکاکی توجه کرد، زیرا مایعات مختلف سازگاری متفاوتی با بردهای مدار چاپی مختلف دارند.



ثانیاً برای تصفیه مایعات اچینگ فرآوری شده باید به مسائل زیست محیطی توجه کرد و مستقیماً در طبیعت دور ریخت. ضمناً کنترل زمان و دمای مناسب اچینگ نیز ضروری است و اچ بیش از حد مجاز نمی باشد در غیر این صورت بر کیفیت برد مدار پرینت شده تأثیر می گذارد.



معمولاً هرچه برد مدار چاپی طولانی‌تر در محلول اچینگ غوطه‌ور شود، وضعیت خوردگی جانبی شدیدتر می‌شود. فرسایش جانبی به طور جدی بر دقت سیم ها تأثیر می گذارد و فرسایش شدید جانبی تولید سیم های ریز را غیرممکن می کند. هنگامی که فرسایش جانبی و بیرون زدگی کاهش می یابد، ضریب اچ افزایش می یابد و ضریب اچ بالا نشان دهنده توانایی حفظ سیم های نازک است که به سیم های اچ شده اجازه می دهد تا به مقیاس اصلی نزدیک شوند.



عوامل زیادی بر خوردگی جانبی تأثیر می گذارد

1-روش اچینگ

خیساندن و حباب اچینگ می تواند باعث خوردگی جانبی بزرگتر شود، در حالی که پاشیدن و اچ اسپری خوردگی جانبی کوچکتری دارند و اچ اسپری بهترین اثر را دارد.



2.نوع محلول اچینگ

محلول های اچینگ مختلف ترکیبات شیمیایی متفاوتی دارند که در نتیجه سرعت اچینگ و ضرایب اچ متفاوت است.

به عنوان مثال، ضریب اچینگ محلول اچینگ کلرید مس برنده محاسبه شده 3 است، در حالی که ضریب اچ کلرید مس قلیایی می تواند به 4 برسد.



3. نرخ اچینگ

سرعت اچ پایین می تواند باعث خوردگی جانبی شدید شود. بهبود کیفیت اچ ارتباط نزدیکی با تسریع سرعت اچ دارد. هرچه سرعت اچینگ سریعتر باشد، زمان کمتری بستر در فرآیند اچ باقی می ماند، میزان اچ کناری کمتر می شود و الگوهای اچ واضح تر و منظم تر می شوند.



مقدار 4.PH محلول اچینگ

هنگامی که مقدار pH محلول اچینگ قلیایی بالا باشد، اچینگ افزایش می یابد.

اگر چگالی محلول اچینگ قلیایی خیلی کم باشد، خوردگی جانبی را تشدید می کند. انتخاب محلول اچینگ با غلظت مس بالا برای کاهش خوردگی جانبی بسیار مفید است.



5. ضخامت فویل مس

بهتر است از فویل مسی نازک برای حکاکی سیم های نازک با حداقل فرسایش جانبی استفاده شود. هرچه عرض سیم نازکتر باشد، ضخامت فویل مسی باید نازکتر باشد.





به منظور دستیابی به اچینگ برد مدار چاپی با کیفیت بالا، همچنین لازم است بر برخی تکنیک ها مانند انتخاب محلول اچینگ مناسب و افزایش زمان نوردهی تسلط داشته باشید. علاوه بر این، اچ کردن برد مدار چاپی نیز به استفاده از برخی تجهیزات کمکی مانند ماشین های نوردهی، توسعه دهندگان و غیره نیاز دارد.
