فرآیند چاپ سیلک اسکرین

چاپ سیلک اسکرین یک تکنولوژی رایج در ساخت مدار است که برای ساخت مدارها بر روی بسترهای نازک استفاده می شود. چاپ صفحه با انتقال شکل مدار به فویل مسی از طریق فرآیند اچینگ به جای برش مکانیکی به دست می آید. تولید چاپ صفحه استفاده از فناوری اچینگ الکتروشیمیایی (فتولیتوگرافی) برای ایجاد الگوهای روی صفحات مسی اچ شده شیمیایی برای تولید بردهای مدار چاپی است.

چاپ صفحه دارای ویژگی های کم هزینه، عملکرد ساده، راندمان تولید بالا و انواع مواد چاپی است و به طور گسترده در ساخت مدارهای چاپی و مدارهای مجتمع ضخامت فیلم استفاده می شود. در حال حاضر، انواع مختلفی از مواد چاپ روی صفحه به طور گسترده در تولید بردهای مدار چاپی استفاده می شود، که سطح برد مدارهای چاپی را با پلیمر با ویژگی های خاص پوشانده می شود، تا حد زیادی با توسعه سریع محصولات الکترونیکی به سمت دقت بالاتر، چگالی بالاتر، بیشتر سازگار می شود. قابلیت اطمینان و فناوری میکرو متخلخل. در عین حال، الزامات بالاتری برای توسعه و تولید بردهای مدار چاپی مطرح می شود.

تولید چاپ سیلک عمدتاً شامل سه مرحله طراحی، پلاک سازی و چاپ است. در مرحله طراحی، ابتدا باید محتوا، اندازه و موقعیت چاپ بر اساس اندازه و چیدمان برد مدار چاپی مشخص شود. معمولاً محتوای چاپ شده روی برد مدار چاپی شامل اطلاعاتی مانند نام، شماره، قطبیت، ارزش و تاریخ تولید قطعات است. در فرآیند پلاک سازی باید از قالب چاپ صفحه با وضوح و دقت بالا با توجه به محتوا و الزامات طراحی استفاده شود. سپس، رابطه هم ترازی بین صفحه نمایش و برد مدار چاپی را ایجاد کرده و آن را معمولاً با استفاده از فناوری چاپ روی صفحه چاپ کنید. پس از چندین فرآیند مانند چاپ، پخت و آزمایش، برد در نهایت کاراکترهای چاپ شده شفاف و مقاوم در برابر سایش را تشکیل می دهد.

در طول فرآیند چاپ، سازندگان باید از انواع جوهر مخصوص برای اطمینان از چسبندگی و دوام جوهر بر روی سطح برد مدار چاپی استفاده کنند. این نوع جوهر معمولاً روکشی به نام Steel UV Curable Ink است که از طریق قرار گرفتن در معرض UV قابل درمان است. این فرآیند تضمین می کند که جوهر می تواند در طول استفاده طولانی مدت شفاف و دقیق باقی بماند.

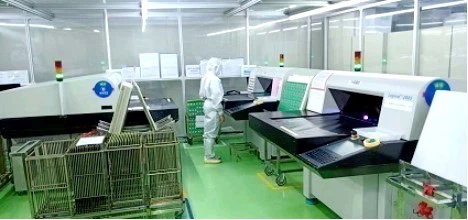

تصویر: چاپگر جوهر افشان

علاوه بر این، هماهنگی داده ها نیز در طول فرآیند چاپ متن مورد نیاز است تا اطمینان حاصل شود که هر عنصر روی برد مدار چاپی دارای برچسب مرجع صحیح است. این مرحله معمولاً توسط نرم افزار طراحی به کمک کامپیوتر (CAD) تکمیل می شود که می تواند مستقیماً اطلاعات اجزا را از الگوی مدار بخواند و سپس نام و مقادیر اجزا را به برد مدار چاپی اضافه کند.

نقاط کنترل در چاپ متن عمدتاً شامل کیفیت چاپ، خطای چاپ و دقت چاپ است. کیفیت چاپ به شاخص های جامع وضوح، ضخامت، سلسله مراتب و کنتراست متن چاپی، گرافیک و نمادها اشاره دارد. خطای چاپ به مشکلاتی اطلاق می شود که بر کیفیت تأثیر می گذارد مانند انحراف موقعیت چاپ، خطای اندازه چاپ و خطای محتوای چاپ. دقت چاپ به تأثیر جامع ساخت صفحه نمایش، دستگاه چاپ، برد مدار چاپی، جوهر چاپ و سایر پیوندها اشاره دارد که به طور مستقیم بر قابلیت اطمینان و عمر برد مدار چاپی تأثیر می گذارد.
